La caisse extérieure

La caisse extérieure est destinée à contenir et protéger l'instrument.

Date
Commentaire
02/07/2007

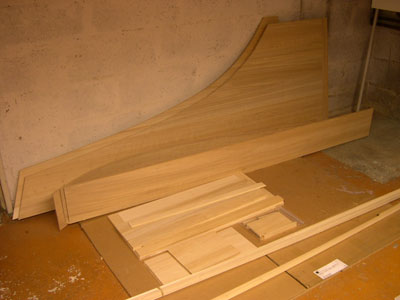

PLanches de la caisse extérieure

Après avoir fourni à l'atelier "The Paris Workshop" le patron de la caisse intérieure sur papier, l'atelier m'a préparé des pièces en tilleul : fond, échine, éclisse courbe, pointe, joue, couvercle et rabat.

Plus des moulures !





02/07/2007

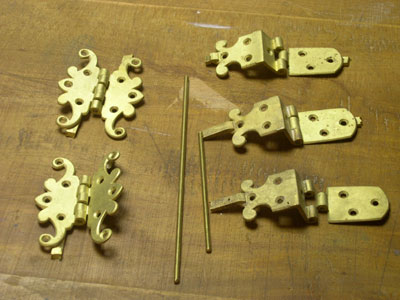

Ferrures

Ferrures brut de fonderie, en laiton, de style italien.

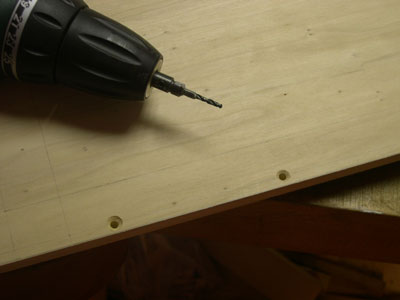

05/07/2007 Avant trous Pour faire le montage à sec, j'utilise des vis à bois et je fais des avant-trous dans les différentes éclisses (échine, pointe, éclisse courbe, joue).

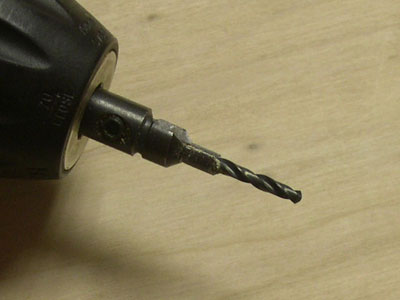

05/07/2007 Screwsink

Pour ce faire, j'utilise un outil génial : le "screwsink".

C'est un foret de 3mm inséré dans une pièce d'acier qui va découper un petit puits et un fraisage pour la tête de vis ... en une seule opération.

"Screwsink" = littéralement "puits à vis".

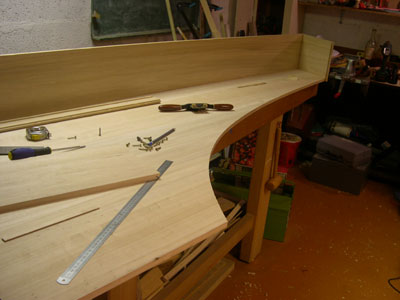

05/07/2007 Rectification de la courbe du fond

L'échine et la pointe sont posées, à sec.

Après un premier montage, et démontage de l'éclisse courbe, on rectifie légèrement la courbe du fond à la wastringue.

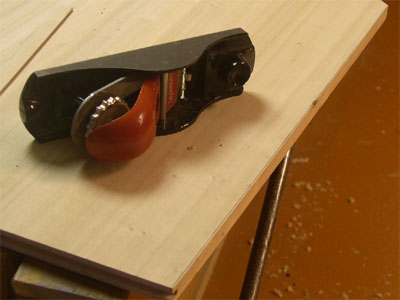

05/07/2007 Rectification du fond au niveau de la joue Puis, avec le petit rabot de paume, je rectifie le fond côté joue pour le mettre à la cote à l'avant.

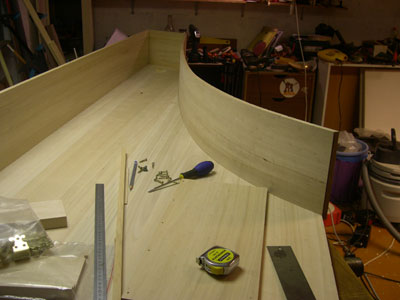

05/07/2007 Montage à sec de l'éclisse courbe Montage à sec de l'éclisse courbe.

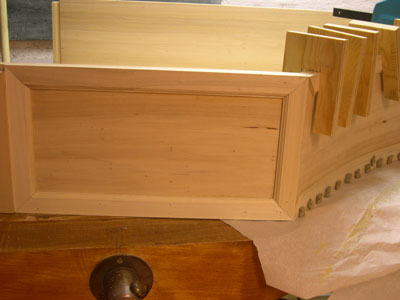

06/07/2007 Caisson de la joue

Avec de la moulure de 3cm de large, je confectionne des caissons sur la joue (photo ci-contre), l'éclisse courbe (4 caissons) et la queue.

Ces caissons seront décorés ultérieurement de motifs floraux ou géométriques.

Là, il faut travailler les angles de coupe, comme pour la caisse de l'instrument.

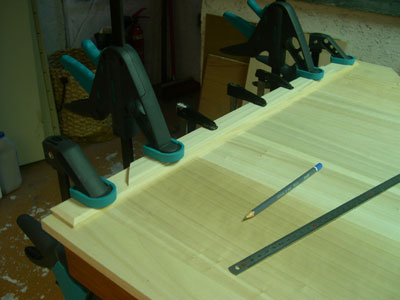

17/09/2007 Cache joint

Après avoir ajusté le couvercle sur la caisse, au rabot, et à la wastringue dans la courbe, on colle une planchette à l'intérieur, qui sert de "cache-joint" entre le rabat et le couvercle.

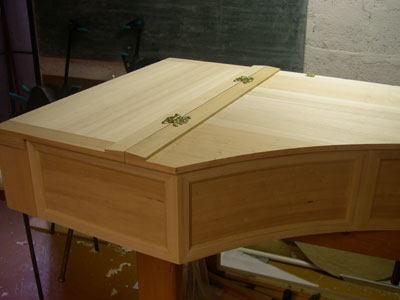

23/09/2007 Caisse extérieure terminée

Vue du couvercle et son rabat en place.

23/09/2007 Autre veu

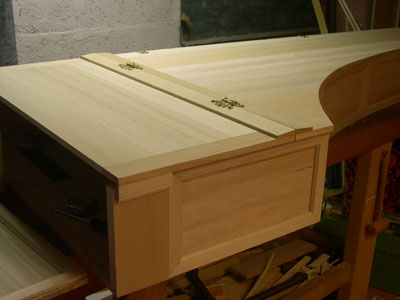

Vue de la caisse extérieure côté joue.

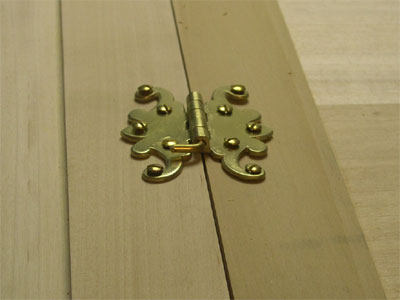

23/09/2007 Ferrure rabat

Détail de la ferrure du rabat.

06/12/2007 Caisse extérieure peinte

Le clavecin dans sa caisse extérieure, peinte sable, ocre et havane.

Il ne reste plus qu'à :

- décorer les caissons,
- peindre l'intérieur du couvercle,
- finir les inscrustations de la planche frontispice
.

Tout le programme 2008 !
